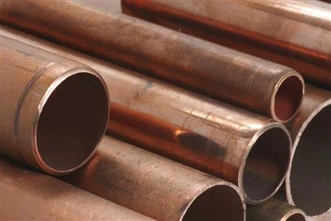

Мідний сплав 122 (C12200), також відомий як DHP Copper Tubing, є високоефективним-мідним сплавом, призначеним длячудова теплопровідність, стійкість до корозії та простота виготовлення. Складається з99,9% мідьз0,015–0,040% фосфору, цей сплав розкислюється для покращення зварюваності та стійкості до водневої крихкості -, що робить його ідеальним длявисокий-тиск, висока-температура та корозійне середовище.
Сплав C122 мідні труби є основним сплавом, який використовується вопалення, охолодження та сантехніка. Завдяки малій кількості фосфору підсилює розкислювальні властивості, завдяки чомукраща стійкість до окислення та інших форм корозії. GNEE постачає цей сплав у різних формах відповідно доASTM B111та інші відповідні стандарти.
Відповідність ASTM B111 для теплообмінних труб
ASTM B111є стандартною специфікацією длябезшовні теплообмінні труби з міді та-мідних сплавів. C12200 виробництва GNEE відповідно до ASTM B111 підходить для:
Кожухотрубні--теплообмінники
Конденсатори(включаючи цукрові заводи та електростанції)
Випарники
Системи теплообміну--рідина
Основні вимоги ASTM B111 для C12200 включають:
| Параметр | Вимога ASTM B111 для C12200 |
|---|---|
| Хімічний склад | Cu Більше або дорівнює 99,9%, P 0,015–0,040% |
| Міцність на розрив (O61 температура) | 30–45 ksi (205–310 МПа) |
| Межа текучості (температура O61) | 10–15 ksi (69–103 МПа) |
| Подовження (O61 темпер) | Більше або дорівнює 35% (у 2″ або 50 мм) |
| Тест на сплющування | Відсутність тріщин після сплющення на задану відстань |
| Тест на розширення | Відсутність тріщин після розширення на 30% (для відпалених труб) |
| Гідростатичні випробування | Без витоку-за вказаного тиску |
GNEE може постачати трубки C12200повністю сертифікований за ASTM B111з відстежуваними звітами про випробування.
Позначення та еквіваленти C12200
| Стандартний | Позначення |
|---|---|
| Номер UNS | C12200 |
| Номер CDA | 122 |
| Номер EN | CW024A |
| EN Символ | Cu-DHP |
Хімічний склад
| елемент | Відсоток |
|---|---|
| мідь (Cu) | 99.9% |
| Фосфор (P) | 0.015 – 0.040% |
Доступні розміри та допуски на розміри ASTM B111
| Форма | Зовнішній діаметр (OD) | Товщина стінки | Довжина |
|---|---|---|---|
| Прямі довжини | 0.040″ – 2.625″ | 0.004″ – 0.250″ | 0.125″ – 504″ |
| Мідні котушки | 0.040″ – 0.875″ | 0.005″ – 0.250″ | Безперервний |
| U-Вигини | Відповідно до ASTM B111 | Відповідно до ASTM B111 | Спеціальні радіуси |
Допуски на розміри ASTM B111 (типові для теплообмінних труб):
Допуск OD:±0,002" для OD Менше або дорівнює 1", ±0,003" для OD 1–2"
Допуск на товщину стінки:±10% від номінального
Характер:O61 (відпалений) є стандартним для згинання та розширення
Еквівалентні стандарти
| Стандартний | Специфікація |
|---|---|
| ASTM | B42, B68, B75, B111, B88, B280, B360, B447, B543, B743, B395 |
| ASME | SB75,SB111 |
| військовий | MIL-T-24107B |
| JIS | H3300 |
| DIN | 12449, 12450, 12451, 1785 |
| EN | 12449, 12450, 12451 |
Найбільш поширений для теплообмінників: ASTM B111.Для загальних труб: ASTM B75. Для водопроводів: ASTM B88.
Промислове застосування труб ASTM B111 C12200
| Галузь / Систем | Конкретні випадки використання |
|---|---|
| Теплова / Енергетична | системи охолодження,теплообмінники, конденсатори, випарники,-компоненти радіатора |
| Хімічна обробка | Робота з корозійними рідинами, високо{0}}температурні лінії |
| Аерокосмічна промисловість і оборона | Гідравлічні лінії, контури охолодження |
| HVAC та холодильна техніка | Теплообмінники, конденсатори,U-згини, лінії зв'язку |
| Лінії рідини та газу | Лінії медичного газу, нафтогазової, спиртової, гідравлічної, холодильної |
| Електричний | З’єднувачі, клеми,-радіатори |
| Системи водопостачання та водопостачання | Водопровідні труби, фітинги, сонячні батареї |
Механічні властивості (типові для ASTM B111 O61 Temper)
| Власність | Значення (показник) | Значення (англійською) |
|---|---|---|
| Міцність на розрив | 205 – 310 МПа | 30 – 45 ksi |
| Межа текучості (0,5% екст.) | 69 – 103 МПа | 10 – 15 ksi |
| Подовження (у 2″ або 50 мм) | Більше або дорівнює 35% | Більше або дорівнює 35% |
| Твердість по Роквеллу (шкала F) | 40 – 65 HRF | 40 – 65 HRF |
Фізичні властивості
| Власність | Значення (показник) | Значення (англійською) |
|---|---|---|
| Щільність | 8,94 г/см³ | 0,323 фунт/дюйм³ |
| Теплопровідність @ 20 градусів | 339 W/m-K | 196 BTU/фут²/фут/год/градус F |
| Температура плавлення | 1083 градуси | 1981 градус F |
| КТР, лінійний @ 20–300 градусів | 17,7 × 10⁻⁶/градус | 9,8 × 10⁻⁶/градус F |
| Питома теплоємність при 20 градусах | 0,0920 кал/г- градус | 0,0920 BTU/фунт- градус F |
FAQ
1. Яка основна відмінність між ASTM B111 і ASTM B75 для трубки C12200?
ASTM B111спеціально длябезшовні теплообмінні та конденсаторні труби, з додатковими вимогами до випробувань (сплющення, розширення, гідростатичні).ASTM B75це загальна специфікація для безшовних мідних труб, які використовуються в сантехніці, системах опалення, вентиляції та кондиціонування повітря та механічних додатках. Для обслуговування теплообмінника,Необхідно ASTM B111.
2. Чи C12200 відповідає ASTM B111 для використання в кожухотрубних-і-теплообмінниках?
Так, C12200 зазначено в ASTM B111як затверджений сплав. Для цього потрібен хімічний склад99,9% Cu min, 0,015–0,040% P, і повинні відповідати механічним властивостям в т.чВідносне подовження більше або дорівнює 35%.і проходження випробувань на сплющення/розширення в стані O61 (відпалений).
3. Який відпуск C12200 зазвичай поставляється відповідно до ASTM B111?
O61 (відпалений)є стандартною температурою для теплообмінних труб ASTM B111. Відпалені труби досить м’якірозширені в трубні дошкиізігнуті в U-вигинибез розтріскування. Жорстке витягування (H80) не допускається для теплообмінних труб відповідно до ASTM B111.
4. Який європейський стандарт є еквівалентним для C12200 згідно з EN 12451?
Cu-DHP (EN CW024A)підEN 12451є прямим європейським еквівалентом ASTM B111 C12200. Обидва стандарти охоплюють безшовні труби для теплообмінників з майже однаковими хімічними та механічними вимогами.
5. Чи можна використовувати труби C12200 ASTM B111 для U-згинів у конденсаторах?
Так, ASTM B111 містить спеціальні вимоги до U-згинів.Трубка має бути відпалена (відпуск O61), а радіус вигину – типовий1,5× до 2× зовнішнього діаметра трубки. Після згинання труба не повинна мати тріщин і відповідати вимогам випробування на сплющення.
6. Яка максимальна робоча температура для C12200 згідно з ASTM B111?
C12200 можна використовувати безперервно до~300 градусів (572 градуси F)в службі теплообмінника. Вище цієї температури повзучість і окислення прискорюються. Для вищих температур (до 400 градусів) враховуйтеC70600 (мідно-нікель)абонержавіюча сталь.
7. Чи вимагає ASTM B111 проведення гідростатичного випробування для труб C12200?
Так, ASTM B111 вимагає, щоб кожна труба витримала гідростатичне випробування(або випробування вихровими струмами як альтернатива). Типовий випробувальний тиск розраховується на основі розмірів труб, свитік не допускається.
8. Яка вимога до межі міцності для C12200 згідно з ASTM B111?
ASTM B111 визначає aмежа текучості 10–15 ksi (69–103 МПа)для C12200 у стані O61 (0,5% розширення під навантаженням). Це гарантує, що трубу можна розширити на трубні дошки без тріщин.
9. Чи можна зварювати або спаювати труби C12200 ASTM B111 у трубну дошку?
Так, C12200 призначений для пайки та зварювання.Розкислення фосфору запобігає водневій крихкості.Пайкає найпоширенішим для з’єднань труб--з трубною решеткою в теплообмінниках.Зварювання TIGтакож можливий, але менш поширений для тонкостінних-труб.
10. Яка різниця між C12200 і C14200 для додатків ASTM B111?
C12200 (Cu-DHP)містить0,015–0,040% фосфоруі є стандартним вибором для більшості теплообмінників.C14200 (розкислений-фосфор, миш’як)містить0,15–0,50% миш’якудля підвищення стійкості до корозіїаміачні середовища(наприклад, деякі конденсатори нафтопереробного заводу). Для більшості застосувань з водою та парою,C12200 є достатнім і економічнішим-.
11. Як я можу отримати сертифікований звіт про випробування на заводі для C12200 до ASTM B111?
GNEE забезпечуєвідстежувані протоколи випробувань млина (MTR)для всіх труб C12200, що постачаються відповідно до ASTM B111. Звіт містить: хімічний аналіз, результати розтягування, результати випробувань на сплющення/розширення, гідростатичний випробувальний тиск і теплове число. Запитуйте безпосередньо в відділі продажів GNEE із вашими вимогами щодо розміру та кількості.
Наша мідна упаковка для виробів
Наші мідні вироби ретельно упаковуються в міцні дерев’яні ящики, вологостійкий-папір, пластикові кришки для кінців труб і сталеву обв’язку для забезпечення захисту під час-далеких морських або повітряних перевезень.
Кожен шар відокремлений пінопластовими або пластиковими прокладками, щоб запобігти подряпинам і деформаціям, а стандартна експортна морська упаковка відповідає вимогам ISPM-15. Чіткі етикетки продукту (сорт, розмір, кількість, номер нагрівання) прикріплюються до кожного джгута або котушки, а для місць призначення з високою вологістю додається додатковий папір проти тьмяності, щоб гарантувати надходження мідних трубок, листів, прутів, дротів і смуг до вашого складу в ідеальному стані.
Наша фабрика
Наша фабрика оснащена інтегрованими виробничими лініями для мідних труб, листів, прутів, дроту та смуг, які включають передові машини для екструзії, прокатки, волочіння та відпалу. Ми використовуємо прецизійне обладнання, як-от лінії безперервного лиття та прокатки, високо-швидкісні машини для волочіння дроту та гідравлічні преси, щоб забезпечити постійні розміри та якість поверхні. Для контролю якості ми маємо -власний випробувальний центр, обладнаний спектрометрами, приладами для вимірювання розтягування, вимірюванням твердості, вихровими струмовими дефектоскопами та металографічними мікроскопами, що дає нам змогу контролювати склад матеріалу, механічні властивості та дефекти поверхні на кожному етапі виробництва.
